導熱膠、導熱膏和導熱墊對比

導熱膠、導熱膏和導熱墊：你應該使用哪一種？

如果你曾經看到GPU 因?yàn)椤皩?dǎo)熱膏涂抹不當”而降低時鐘頻率，或者看到無人機傳感器因?yàn)椤吧峤鉀Q方案”粘合力不足而在飛行途中脫落，你就會知道導熱界面材料 (TIM) 是 PCB 上默默無聞的英雄。

在東莞市盛元新材料科技有限公司，我們20年來一直深耕散熱管理領域。我們見證了各種各樣的散熱方案：從黏糊糊的導熱膏、柔軟的導熱墊，到永久性的導熱膠，每種方案都有其優勢，也各有優缺點。而選擇不當，可能會悄無聲息地破壞您的散熱設計。

什么是導熱膠、導熱膏和導熱墊？

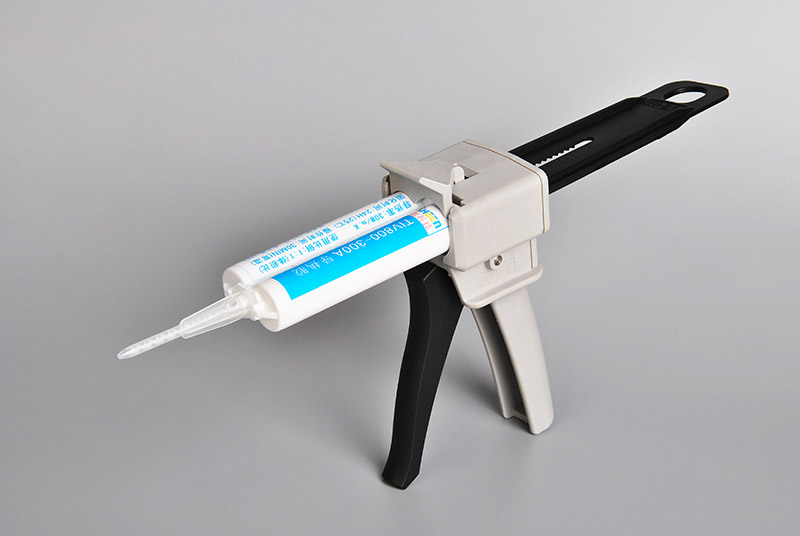

導熱膠是一種導熱粘合劑，它是理想的“粘合”方案。它能提供永久性的機械連接，同時具備導熱性能。固化后，散熱器和芯片就融為一體了。它通常在需要機械固定、不需要緊固件、抗振性等要求下使用。

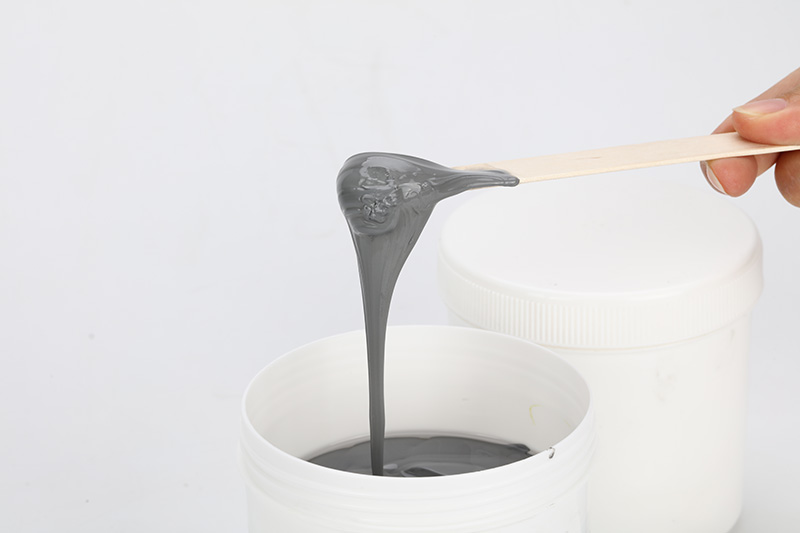

導熱膏（也稱導熱化合物或?qū)峁柚１粦蚍Q為“禁忌的灰色牙膏”，是一種高粘度的液體或半固體化合物。它的設計目的是盡可能薄地涂抹在元件表面，填充其微小的凹凸不平之處，從而提高導熱性能。它常用于CPU 和 GPU、高性能計算等場景。但可能會隨著時間的推移出現泵出現象。

導熱墊片是預先成型的、柔軟的固體薄片。它們是工程界的“即撕即貼”冠軍，專為彌合液體無法停留的較大、不規則縫隙而設計。典型應用包括電力電子、VRM、LED模塊、電動汽車電池系統等領域。

實際上，這三種材料代表了不同的散熱物理狀態。導熱膏是密閉空間的理想選擇，導熱墊是填充空間的完美材料，而導熱膠則是牢固的結構支撐，確保部件永久固定。

性能比較——熱效率和電阻

散熱性能通常是首要考慮因素。然而，單憑導熱系數可能會產生誤導。有些材料導熱系數很高，但如果太厚或無法充分“潤濕”表面，熱量就會被困住。本節將比較這些材料在高頻芯片運行時產生的“熱波”的實際表現。

導熱硅脂通常具有最低的熱阻，這得益于其超薄的粘合層（BLT）。它能完美地“潤濕”表面，消除所有氣泡。

導熱膠通常是三種導熱材料中導熱系數最低的（一般為 1–3 W/m·K）。由于它需要在“粘性”和“散熱”之間取得平衡，因此不能像純導熱膏那樣添加大量的導電顆粒。

導熱墊由于厚度增加而導致電阻增大，但可以通過絕緣和間隙容差來彌補。

如果你追求的是旗艦級 CPU 或 GPU 的絕對最低結溫，那么導熱硅脂仍然是你的不二之選。

機械可靠性和結構考慮因素

熱量并非唯一的敵人；振動、重力和熱膨脹（CTE 不匹配）都在不斷試圖破壞你的冷卻解決方案。到 2026 年，隨著電子元件廣泛應用于自動駕駛電動汽車和高振動航空航天無人機，導熱界面材料的“機械”性能與“熱”性能同樣重要。

結構粘合劑（膠粘劑）：熱熔膠是唯一可以替代螺絲和支架的選擇。它能形成剛性或半柔性粘合，即使在高重力環境下也能保持牢固。

導熱膏（硅脂）：硅脂是一種非結構性液體。經過數千次的熱循環后，它可能會從芯片中心“擠出”，留下干斑，這仍然是影響長期可靠性的一個因素。

導熱墊（墊片）：導熱墊依靠“擠壓”（壓縮）來保持接觸。它們需要機械力（例如彈簧螺絲）才能保持接觸。在2026年，我們將使用“低硬度”焊盤，以確保它們不會對脆弱的焊點施加過大的壓力。

如果你的設備要安裝在電動汽車發動機缸體上，并以每小時 60 英里的速度振動，那么導熱膠是你的最佳選擇。如果你要組裝一臺固定放置的桌面工作站，那么導熱硅脂或?qū)釅|的非結構性特性完全可以接受，而且維護起來也方便得多。

應用便捷性和制造影響

在生產環境中，裝配速度和可維修性至關重要。

導熱墊（速度之王）：沒有什么比“即撕即貼”更方便的了。預切割的導熱墊最容易在流水線上實現自動化生產，而且無需“固化時間”。

導熱硅脂需要控制用量，但不需要固化延遲。

導熱膠（生產挑戰）：導熱膠需要“固化程序”。無論是室溫下固化 24 小時，還是在紫外線燈下照射 30 秒，它都會比其他膠水多一個生產步驟。

對于產量高、效率高的制造企業而言，導熱墊無疑是最佳選擇。它們操作簡便、清潔衛生，無需等待化學反應完成即可進行即時質量控制檢測。

常見的選擇錯誤

即使是經驗豐富的工程師也會犯這些錯誤：

• “越多越好”的謬誤：涂抹厚厚的膏體就像夏天穿三件冬裝——它只會隔絕熱量而不是散發熱量。薄涂才是王道。

• 墊片堆疊：切勿將兩片導熱墊堆疊起來以填補 2 毫米的間隙。墊片之間的空氣會形成隔熱層。一開始就購買合適厚度（0.5 毫米至 3.0 毫米）的導熱墊。

• 忽略邵氏硬度：如果選擇的焊盤太“硬”，它將無法壓縮。最終會導致PCB板彎曲，或者在芯片上方留下巨大的空隙。

• 其他常見錯誤包括僅根據 W/m·K 值選擇導熱界面材料、忽略返工要求以及在需要維護的區域使用導熱膠粘劑。

• 最佳解決方案應兼顧熱性能、機械穩定性和長期可靠性。

在現代電子技術中，接口層并非可有可無，而是對性能至關重要的組件。 選擇散熱層時，要像選擇處理器、電源模塊或 PCB 布局一樣認真——因?yàn)樵谏岱矫妫词故呛苄〉膶右矔?huì)造成很大的差異。
